                      Laporan Hasil Praktikum 5

                                       DISUSUN
                                Dian  Rahmawati
                                    Dioba poloso

                    Mochamad Amar Ramdhani

                 Muhammad Hilmi Samsul Kamil



                           TEKNIK INFORMATIKA

                FAKULTAS SAINS DAN TEKNOLOGI

        UNIVERSITAS MUHAMADIYAH SUKABUMI



Daftar Isi

HALAMAN JUDUL

KATA PENGANTAR

DAFTAR ISI

BAB I PENDAHULUAN

1.1 Latar Belakang

1.2 Rumusan Masalah

1.3 Tujuan Penulisan

BAB II PEMBAHASAN

2.1 Pembahasan Kompone,Fungsi alat dan bahan

• Pembahasan Adaptor
• Pembahasan Breadboard
• Pembahasan Avometer
• Pembahasan LED
• Pembahasan IC

2.2   Skema Rangkaian

• Rangkaian Gerbang Logika
• Hasil  percobaan Praktikum

KATA PENGANTAR

Puji syukur penulis panjatkan kehadirat Tuhan Yang Maha Esa, berkat ridho dan karunia-Nyasehingga makalah ini dapat diselesaikan.Makalah ini di buat dalam rangka pembuatan tugas mata kuliah Fisika Dasaar. .Makalah ini di perlukan selain untuk memenuhi tugas mata kuliah Fisika dasar juga di perlukan untuk mendapatakan suatu pengetahuan tentang Gerbang Logika

Kami menyadari sepenuhnya bahwa pembuatan Makalah ini masih banyak kekuranganya, baik dalam tulisan, tata bahasa, dan penyajian materi maupun penyajianya. Hal ini di sebabkan semata-mata karena keterbatasan kemampuan kami. Dalam penyusunan makalah ini kami banyak sekali memperoleh bimbingan, arahan, serta dorongan dan dukungan yang sangat bermanfaat dari berbagai pihak, oleh karena itu dengan segala kerendahan hati kamimengucapkan terima kasih yang sebesar besarnya kepada dosen Fisika Dasar karena atas dorongan,arahan, dan bantuan yang telah di berikan kepada kami.

Demikianlah yang dapat kami haturkan, kami berharap supaya makalah yang telah kami buat ini mampu memberikan manfaat kepada setiap pembacanya.

                                                                                                                          Sukabumi, 15 Januari 2019

                                                                                                                                          Penyusun

BAB I

PENDAHULUAN

1.1 LATAR BELAKANG

Gerbang logika merupakan dasar dari pembentukan system digital yang kita kenal saat ini. Missalsaja pada computer yang sehari-hari kita pakai merupakan aplikasi langsung dari penggunaangerbang logika. Prosesor sebagai otak penggerak segala kegiatan baik itu mengetik, mendengarkanmusic, main game dan sebagainya merupakan gabungan dari beberapa gerbang logika yang tersusundalam suatu susunan yang sering kita dengar dengan istilah chip dan kumpulan dari chipterbentuklah IC (integrated circuit). Gerbang logika yang umum dipakai merupakangabungan/modifikasi dari gerbang dasar yaitu gerbang AND,NOT, dan OR dengan memodifikasigerbang dasar tersebut akan didapat gerbang baru seperti gerbang NAND,NOR,dan XOR.Gerbang dasar ini terdiri dari satu atau lebih input dan hanya satu output. Untuk input dan outputmenggunakan dua taraf tegangan, yaitu taraf rendah (LOW 0,2-2 VOLT) dan taraf tinggi (HIGHT 3,8-5VOLT). Taraf rendah dinyatakan dengan 0 atau L sedangkan taraf tinggi dinyatakan dengan 1 atau H.Gerbang logika atau sering juga disebut gerbang logika boolean merupakansebuah sistem pemrosesan dasar yang dapat memproses input-input yang berupa bilangan binermenjad isebuah output yang berkondisiyang akhirnya digunakan untuk proses selanjutnya.Gerbang logika dapat mengkondisikan input-input yang masuk kemudian menjadikannya sebuahoutput yang sesuai dengan apa yang ditentukan olehnya.Jadi sebenarnya, gerbang logika inilah yang melakukan pemrosesan terhadap segala sesuatu yangmasuk dan keluar ke dan dari komputerMaka dari itu, sebenarnya sebuah perangkat komputer merupakan sebentuk kumpulan gerbang-gerbang digital yang bekerja memproses sesuatu input, menjadi output yang diinginkan.Gerbang Logika adalah rangkaian dengan satu atau lebih dari satu sinyal masukan tetapi hanyamenghasilkan satu sinyal berupa tegangan tinggi atau tegangan rendah. Dikarenakananalisis gerbang logika dilakukan dengan Aljabar Boolean maka gerbang logika sering juga disebutRangkaian logika.Rangakaian logika sering kita temukan dalam sirkuit

1.2  Rumusan Masalah

         1. Bagaimana cara pembuktian dengan tabel kebenaran output Y, untuk seluruh inputan?

        2.. Bagaimana cara mengetahui inputan apa saja yang bernilai 1 ?

        3. Bagaimana cara mengetahui inputan apa saja yang bernilai 0 ?

       4.  Rumusan masalah dalam makalah ini yaitu bagaimana cara mempelajari dan memahami GERBANG LOGIKA mengenai  fungsi-fungsi khusus, misalnya AND, OR, NAND, NOR, NOT atau EX-OR (XOR). Masing-masing gerbang logika mempunyai perilaku proses yang berbeda. Perbedaan ini dapat ditunjukan dengan kombinasi keluaran yang di gambarkan dalam table kebenaran (truth table).

1.3 Tujuan

Tujuan pembuatan makalah ini , agar mahasiswa (penulis dan pembaca) dapat mengetahui konsep dasar   rangkaian gerbang logika sehingga mampu membuktikan kebenaran dari masing-masing tabel kebenaran gerbang logika dan mampu menjelaskan perbedaan atau cirikhas dari setiap gerbang logika



Bab II

PEMBAHASAN

2.1  Pembahasan Komponen, Fungsi alat dan Bahan

• Kabel Adaptor

Adaptor adalah sebuah rangkaian yang berguna untuk mengubah tegangan AC yang tinggi menjadi DC yang rendah.[1] Adaptor merupakan sebuah alternatif pengganti dari tegangan DC (seperti ;baterai,Aki) karena penggunaan tegangan AC lebih lama dan setiap orang dapat menggunakannya asalkan ada aliran listrik di tempat tersebut.[1]

Adaptor juga banyak di gunakan dalam alat sebagai catu daya, layaknya amplifier, radio, pesawat televisi mini dan perangkat elektronik lainnya.[1] hyu

Perangkat elektronik Adaptor sangatlah mudah untuk dibuat karena banyak dari komponennya yang dijual di pasaran.[1]

• Breadboard

BreadBoard atau disebut juga dengan project board adalah dasar konstruksi sebuah sirkuit elektronik yang merupakan bagian prototipe dari suatu rangkaian elektronik yang belum disolder sehingga masih dapat dirubah skema atau pengantian komponen.

Jenis-jenis breadboard ditentukan berdasarkan banyak lubang yang terdapat pada papan itu, misal breadboard 400 lubang, 170 lubang, dan lain sebagainya

Cara penggunaannya

Hal terpenting yang harus diketahui sebelum menggunakan project board ini yaitu memahami dengan baik bagaimana jalur yang saling terhubung antara satu lubang dengan lainnya.

Project board ini cocok digunakan untuk tahap awal develop project rangkaian elektronika. Merakit menjadi mudah karena tidak perlu melakukan penyolderan sehingga komponen komponen masih tetap bisa dipergunakan untuk project lain dikemudian hari.

• Avometer

AVO meter adalah singkatan dari Ampere, Volt, Ohm meter, jadi Avometer adalah alat untuk mengukur arus, tegangan, tahanan  pada suatu rangka

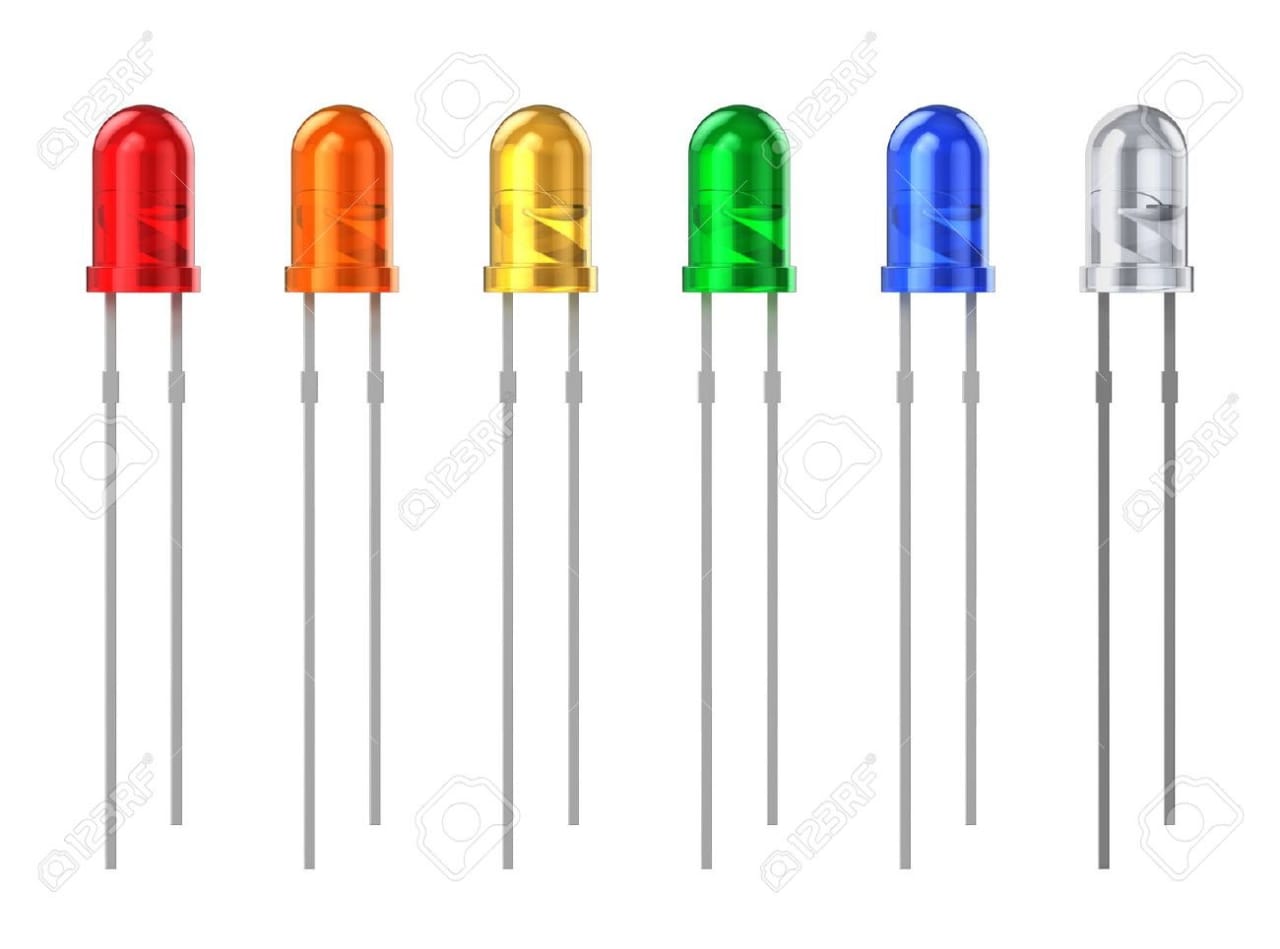

• LED

LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor

Untuk mengetahui polaritas terminal Anoda (+) dan Katoda (-) pada LED. Kita dapat melihatnya secara fisik berdasarkan gambar diatas. Ciri-ciri Terminal Anoda pada LED adalah kaki yang lebih panjang dan juga Lead Frame yang lebih kecil. Sedangkan ciri-ciri Terminal Katoda adalah Kaki yang lebih pendek dengan Lead Frame yang besar serta terletak di sisi yang Flat.

• Jumper

Jumper adalah alat elektronika untuk menghubungkan antara dua titik atau lebih. Kenapa kita perlu menjumper? Ada beberapa penyebab kita memerlukan jumper, yaitu

*Jika kita ingin membuat sebuah rangkaian elektronik, kita membuat beberapa papan yang saling berhubungan, maka kita menghubungkannya dengan jumper

*Jika kita membuat sebuah papan elektronika, berhubung dipasaran biasanya hanya terdapat pcb yang single side, sedangkan kita kekurangan tempat untuk menghubungkan antar titik, kita perlu juga melakukan jumper.

*Jika terdapat sebuah jalur yang terputus, seperti jalur terangkat, dan lain sebagainya, kita dapat menghubungkannya kembali dengan cara dijumper

• Capit/Jack

JackJack/jepit buaya dipergunakan untuk menyalurkan energi listrik dari sumber daya adaptor ke pemakai. Steker dan jack sebenarnya sama-sama konektor (penghubung). Perbedaannya adalah jack merupakan penghubung untuk arus searah, sehingga antara kawat yang satu dengan yang lain dibedakan dengan warna merah dan hitam, untuk polaritas positif dan negatif.integrated Circuit)

• IC

–Intergrated Circuit atau disingkat dengan IC adalah Komponen Elektronika Aktif yang terdiri dari gabungan ratusan, ribuan bahkan jutaan Transistor, Dioda, Resistor dan Kapasitor yang diintegrasikan menjadi suatu Rangkaian Elektronika dalam sebuah kemasan kecil. Bahan utama yang membentuk sebuah Integrated Circuit (IC) adalah Bahan Semikonduktor. Silicon merupakan bahan semikonduktor yang paling sering digunakan dalam Teknologi Fabrikasi Integrated Circuit (IC). Dalam bahasa Indonesia, Integrated Circuit atau IC ini sering diterjemahkan menjadi Sirkuit Terpadu.

•  IC 7400

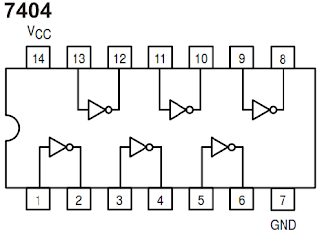

•  IC 7404



•  IC 7408

2.2 Skema Rangkaian

a. Skema Gerbang Logika

b. Hasil praktikum

Dalam hasil praktikum terdapat 32 percobaan, hasil dari percobaan tersebut  terlihat pada tabel dibawah ini :

A B  C D E Y1 Y2

0 0  0 0 0  1 1

0 0  0 0  1  1 0

0 0  0 1  0  0 1

0 0  0 1  1  0 0

0   0 1 0 0  1 1

0   0  1 0 1 1 0

0   0  1 1 0  0   1

0 0  1 1 1 0 0

0 1  0 0  0  1   1

0   1  0 0 1 1 0

0 1  0 1 0  0 1

0 1  0 1 1  0   0

0 1  1 0  1  1 0

0 1  1 1  0  0 1

0 1 1 1  1  0   0

1 0  0 0 0  1 1

1 0 0 0 1 1 0

1   0 0 1 0 0   1

1 0  0 1 1 0   0

1   0  1 0 0  1 1

1 0 1 0 1 1 0

1 0  1 1 0  0 1

1 0  1 1  1 0 0

1   1  0 0 0  1 1

1   1  0 0 1 1 0

1 1  0 1 0  0   1

1   1  0 1 1  0 0

1 1  1 0 0 1 1

1   1  1 0 1  1 0

1 1  1 1 0  0   1

1   1 1 1 1  0   0

0   1  1 0 0  1   1

Lampiran video praktikum

Laporan Hasil Praktikum 6

Disusun

Dian Rahmawati

Dioba Poloso

Muhammad Hilmi Samsul Kamil

Mochamad Amar Ramdhani

Teknik Informatika

Fakultas Sains Dan Teknologi

Universitas Muhammadiyah Sukabumi

Daftar isi

HALAMAN JUDUL

DAFTAR ISI

KATA PENGANTAR

BAB I PENDAHULUAN

1.1 Latar Belakang

1.2 Rumusan Masalah

1.3 Tujuan penulisan

BAB II PEMBAHASAN

2.1 Pembahasan Komponen,Fungsi Alat Dan Bahan

• Pembahasan Adaptor
• Pembahasan Breadboard
• Pembahasan Jumper
• Pembahasan Relay
• Pembahasan Avometer
• Pembahasan IC
• Pembahasan Lampu Pijar
• Pembahasan Fitting
• Pembahasan Capit/jack

2.2 Skema Rangkaian

• Rangkaian Gerbang Logika
• Hasil Percobaan Praktikum
• Hasil Tabel Kebenaran

BAB III PENUTUP

3.1 Kesimpulan

KATA PENGANTAR

Puji uji uji syukur penulis panjatkan kehadirat Tuhan Yang Maha Esa, berkat ridho dan karunia-Nyasehingga makalah ini dapat diselesaikan.Makalah ini di buat dalam rangka pembuatan tugas mata kuliah Fisika Dasaar. .Makalah ini di perlukan selain untuk memenuhi tugas mata kuliah Fisika dasar juga di perlukan untuk mendapatakan suatu pengetahuan tentang Gerbang Logika

Kami menyadari sepenuhnya bahwa pembuatan Makalah ini masih banyak kekuranganya, baik dalam tulisan, tata bahasa, dan penyajian materi maupun penyajianya. Hal ini di sebabkan semata-mata karena keterbatasan kemampuan kami. Dalam penyusunan makalah ini kami banyak sekali memperoleh bimbingan, arahan, serta dorongan dan dukungan yang sangat bermanfaat dari berbagai pihak, oleh karena itu dengan segala kerendahan hati kamimengucapkan terima kasih yang sebesar besarnya kepada dosen Fisika Dasar karena atas dorongan,arahan, dan bantuan yang telah di berikan kepada kami.
Demikianlah yang dapat kami haturkan, kami berharap supaya makalah yang telah kami buat ini mampu memberikan manfaat kepada setiap pembacanya.

Sukabumi, 21  Januari 2019

Penyusun

BAB I Pendahuluan
1.2 Latar Belakang
Gerbang logika merupakan dasar dari pembentukan system digital yang kita kenal saat ini. Missalsaja pada computer yang sehari-hari kita pakai merupakan aplikasi langsung dari penggunaangerbang logika. Prosesor sebagai otak penggerak segala kegiatan baik itu mengetik, mendengarkanmusic, main game dan sebagainya merupakan gabungan dari beberapa gerbang logika yang tersusundalam suatu susunan yang sering kita dengar dengan istilah chip dan kumpulan dari chipterbentuklah IC (integrated circuit). Gerbang logika yang umum dipakai merupakangabungan/modifikasi dari gerbang dasar yaitu gerbang AND,NOT, dan OR dengan memodifikasigerbang dasar tersebut akan didapat gerbang baru seperti gerbang NAND,NOR,dan XOR.Gerbang dasar ini terdiri dari satu atau lebih input dan hanya satu output. Untuk input dan outputmenggunakan dua taraf tegangan, yaitu taraf rendah (LOW 0,2-2 VOLT) dan taraf tinggi (HIGHT 3,8-5VOLT). Taraf rendah dinyatakan dengan 0 atau L sedangkan taraf tinggi dinyatakan dengan 1 atau H.Gerbang logika atau sering juga disebut gerbang logika boolean merupakansebuah sistem pemrosesan dasar yang dapat memproses input-input yang berupa bilangan binermenjad isebuah output yang berkondisiyang akhirnya digunakan untuk proses selanjutnya.Gerbang logika dapat mengkondisikan input-input yang masuk kemudian menjadikannya sebuahoutput yang sesuai dengan apa yang ditentukan olehnya.Jadi sebenarnya, gerbang logika inilah yang melakukan pemrosesan terhadap segala sesuatu yangmasuk dan keluar ke dan dari komputerMaka dari itu, sebenarnya sebuah perangkat komputer merupakan sebentuk kumpulan gerbang-gerbang digital yang bekerja memproses sesuatu input, menjadi output yang diinginkan.Gerbang Logika adalah rangkaian dengan satu atau lebih dari satu sinyal masukan tetapi hanyamenghasilkan satu sinyal berupa tegangan tinggi atau tegangan rendah. Dikarenakananalisis gerbang logika dilakukan dengan Aljabar Boolean maka gerbang logika sering juga disebutRangkaian logika.Rangakaian logika sering kita temukan dalam sirkuit

1.2  Rumusan Masalah
bagaimana cara  mengetahui cara kerja rangkaian perangkat elektronika dengan melakukan prinsip gerbang logika
Bagaimana cara agar  dapat mengetahui bagaimana cara kerja relay tipe nirmaly close (NC)

1.3 Tujuan Praktikum
Tujuan pada praktikum ini adalah :
1. Agar mahasiswa dapat membaca skema gerbang logika
2. Agar mahasiswa daoat mengetahui cara kerja rangkaian perangkat elektronika dengan melakukan prinsip gerbang logika
3. Agar mahasiswa dapat mengetahui bagaimana cara kerja relay tipe nirmaly close (NC)



BAB II PEMBAHASAN
2.1 Pembahasan Komponen,Fungsi Alat Dan Bahan

• Pembahasan Adaptor

Adaptor adalah sebuah rangkaian yang berguna untuk mengubah tegangan AC yang tinggi menjadi DC yang rendah.[1] Adaptor merupakan sebuah alternatif pengganti dari tegangan DC (seperti ;baterai,Aki) karena penggunaan tegangan AC lebih lama dan setiap orang dapat menggunakannya asalkan ada aliran listrik di tempat tersebut.[1]

Adaptor juga banyak di gunakan dalam alat sebagai catu daya, layaknya amplifier, radio, pesawat televisi mini dan perangkat elektronik lainnya.[1] hyu

Perangkat elektronik Adaptor sangatlah mudah untuk dibuat karena banyak dari komponennya yang dijual di pasaran.[1]

• Pembahasan Breadboard

BreadBoard atau disebut juga dengan project board adalah dasar konstruksi sebuah sirkuit elektronik yang merupakan bagian prototipe dari suatu rangkaian elektronik yang belum disolder sehingga masih dapat dirubah skema atau pengantian komponen.

Jenis-jenis breadboard ditentukan berdasarkan banyak lubang yang terdapat pada papan itu, misal breadboard 400 lubang, 170 lubang, dan lain sebagainya

Cara penggunaannya

Hal terpenting yang harus diketahui sebelum menggunakan project board ini yaitu memahami dengan baik bagaimana jalur yang saling terhubung antara satu lubang dengan lainnya.

Project board ini cocok digunakan untuk tahap awal develop project rangkaian elektronika. Merakit menjadi mudah karena tidak perlu melakukan penyolderan sehingga komponen komponen masih tetap bisa dipergunakan untuk project lain dikemudian hari.

• Pembahasan Jumper

Jumper adalah alat elektronika untuk menghubungkan antara dua titik atau lebih. Kenapa kita perlu menjumper? Ada beberapa penyebab kita memerlukan jumper, yaitu

*Jika kita ingin membuat sebuah rangkaian elektronik, kita membuat beberapa papan yang saling berhubungan, maka kita menghubungkannya dengan jumper

*Jika kita membuat sebuah papan elektronika, berhubung dipasaran biasanya hanya terdapat pcb yang single side, sedangkan kita kekurangan tempat untuk menghubungkan antar titik, kita perlu juga melakukan jumper.

*Jika terdapat sebuah jalur yang terputus, seperti jalur terangkat, dan lain sebagainya, kita dapat menghubungkannya kembali dengan cara dijumper

Male jamper

Female jamper

• Pembahasan Relay

Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

• Pembahasan Avometer

AVO meter adalah singkatan dari Ampere, Volt, Ohm meter, jadi Avometer adalah alat untuk mengukur arus, tegangan, tahanan  pada suatu rangka

• Pembahasan IC

Intergrated Circuit atau disingkat dengan IC adalah Komponen Elektronika Aktif yang terdiri dari gabungan ratusan, ribuan bahkan jutaan Transistor, Dioda, Resistor dan Kapasitor yang diintegrasikan menjadi suatu Rangkaian Elektronika dalam sebuah kemasan kecil. Bahan utama yang membentuk sebuah Integrated Circuit (IC) adalah Bahan Semikonduktor. Silicon merupakan bahan semikonduktor yang paling sering digunakan dalam Teknologi Fabrikasi Integrated Circuit (IC). Dalam bahasa Indonesia, Integrated Circuit atau IC ini sering diterjemahkan menjadi Sirkuit Terpadu.

IC 7408

• Pembahasan Lampu Pijar

sumber cahaya buatan yang dihasilkan melalui penyaluran arus listrik melalui filamen yang kemudian memanas dan menghasilkan cahaya. Kaca yang menyelubungi filamen panas tersebut menghalangi udara untuk berhubungan dengannya sehingga filamen tidak akan langsung rusak akibat teroksidasi.

• Pembahasan Fitting

suatu alat listrik untuk menghubungi lampu dengan kawat-kawat kabel (wire) pada jaringan listrik secara aman. Dengan menggunakan fitting peralatan listrik kita seperti lampu akan lebih aman bila digunakan dan menjadi rapi. Berikut ini akan diberikan penjelasan lebih lanjut mengenaimanfaat dan jenis fitting.

• Pembahasan Capit/jack

JackJack/jepit buaya dipergunakan untuk menyalurkan energi listrik dari sumber daya adaptor ke pemakai. Steker dan jack sebenarnya sama-sama konektor (penghubung). Perbedaannya adalah jack merupakan penghubung untuk arus searah, sehingga antara kawat yang satu dengan yang lain dibedakan dengan warna merah dan hitam, untuk polaritas positif dan negatif.integrated Circuit)

2.2 Skema Rangkaian

• Skema Gerbang Logika

• Hasil Percobaan Praktikum

Dari percobaan berikut memperoleh hasil sebagai berikut

Percobaan 1

Kerika berikan inputan  lampu LED (merah dan hijau) pada Relay akan menyala.  Selain menyala, LED pada rilay juga disertai suara

Percobaan 2

Pada percobaan kedua, semua alat dan bahan yg digunakan sama seperti pada percibaan pertama hanya saja ditambahkan alat yaitu fitting dan lampu pijar namun pada percobaan ini gagal, dikarenakan ic tidak kuat untuk menyalakan lampu pijar, maka diadakanlah percobaan ketiga

Percobaan 3

Pada percobaan ketiga, hampir sama dengan percobaan sebelumnya, namun pada kali ini ada beberapa alat dan bahan yg tidak dipakai, dan ada pula yg ditambahkan.  Beberapa alat yang tidak digunakan yaitu : Breadboard, dan IC.

Pada percobaan ini. Jumper dihubungkan langsung ke adaptor, dan relay yang telah disambungkan ke kabel listrik yang sudah dirangkai dengan fitting.

Dengan demikian, lampu pijar yang telah dipasang ke fitting, akan menyala

• Hasil Tabel Kebenaran

BAB III Penutup

3.1 Kesimpulan

Pada prkatikum kali ini dapat diambil  kesimpulan :

Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada pada posisi close (tertutup). Pada relay jenis normali closed ini, magnet listrik berfungsi untuk memutuskan hubungan pada arus utamanya ke beban. Ketika ada tegangan maka relay akan memutuskan saklar.

Lampiran Video Praktikum

Percobaan 1

Percobaan 2

Dalam percobaan ini gagal karena IC tidak kuat untuk menyalakan lampu pijar

Percobaan 3

Laporan Hasil Praktikum 4

                                       DISUSUN                                 Dian  Rahmawati

Dioba poloso

                    Mochamad Amar Ramdhani
                 Muhammad Hilmi Samsul Kamil

                           TEKNIK INFORMATIKA
                FAKULTAS SAINS DAN TEKNOLOGI
        UNIVERSITAS MUHAMADIYAH SUKABUMI


Daftar Isi
HALAMAN JUDUL
KATA PENGANTAR
DAFTAR ISI
BAB I PENDAHULUAN
1.1 Latar Belakang
1.2 Rumusan Masalah
1.3 Tujuan Penulisan
BAB II PEMBAHASAN
2.1 Pembahasan Kompone,Fungsi alat dan bahan

• Pembahasan Adaptor
• Pembahasan Breadboarde
• Pembahasan Avometer
• Pembahasan LED
• Pembahasan IC

2.2   Skema Rangkaian

• Rangkaian Gerbang Logika
• Hasil  percobaan Praktikum

KATA PENGANTAR
Puji syukur penulis panjatkan kehadirat Tuhan Yang Maha Esa, berkat ridho dan karunia-Nyasehingga makalah ini dapat diselesaikan.Makalah ini di buat dalam rangka pembuatan tugas mata kuliah Fisika Dasaar. .Makalah ini di perlukan selain untuk memenuhi tugas mata kuliah Fisika dasar juga di perlukan untuk mendapatakan suatu pengetahuan tentang Gerbang Logika
Kami menyadari sepenuhnya bahwa pembuatan Makalah ini masih banyak kekuranganya, baik dalam tulisan, tata bahasa, dan penyajian materi maupun penyajianya. Hal ini di sebabkan semata-mata karena keterbatasan kemampuan kami. Dalam penyusunan makalah ini kami banyak sekali memperoleh bimbingan, arahan, serta dorongan dan dukungan yang sangat bermanfaat dari berbagai pihak, oleh karena itu dengan segala kerendahan hati kamimengucapkan terima kasih yang sebesar besarnya kepada dosen Fisika Dasar karena atas dorongan,arahan, dan bantuan yang telah di berikan kepada kami.
Demikianlah yang dapat kami haturkan, kami berharap supaya makalah yang telah kami buat ini mampu memberikan manfaat kepada setiap pembacanya.

                          Sukabumi, 8 Januari 2019

Penyusun

BAB I PENDAHULUAN
1.1 LATAR BELAKANG
Gerbang logika merupakan dasar dari pembentukan system digital yang kita kenal saat ini. Missalsaja pada computer yang sehari-hari kita pakai merupakan aplikasi langsung dari penggunaangerbang logika. Prosesor sebagai otak penggerak segala kegiatan baik itu mengetik, mendengarkanmusic, main game dan sebagainya merupakan gabungan dari beberapa gerbang logika yang tersusundalam suatu susunan yang sering kita dengar dengan istilah chip dan kumpulan dari chipterbentuklah IC (integrated circuit). Gerbang logika yang umum dipakai merupakangabungan/modifikasi dari gerbang dasar yaitu gerbang AND,NOT, dan OR dengan memodifikasigerbang dasar tersebut akan didapat gerbang baru seperti gerbang NAND,NOR,dan XOR.Gerbang dasar ini terdiri dari satu atau lebih input dan hanya satu output. Untuk input dan outputmenggunakan dua taraf tegangan, yaitu taraf rendah (LOW 0,2-2 VOLT) dan taraf tinggi (HIGHT 3,8-5VOLT). Taraf rendah dinyatakan dengan 0 atau L sedangkan taraf tinggi dinyatakan dengan 1 atau H.Gerbang logika atau sering juga disebut gerbang logika boolean merupakansebuah sistem pemrosesan dasar yang dapat memproses input-input yang berupa bilangan binermenjad isebuah output yang berkondisiyang akhirnya digunakan untuk proses selanjutnya.Gerbang logika dapat mengkondisikan input-input yang masuk kemudian menjadikannya sebuahoutput yang sesuai dengan apa yang ditentukan olehnya.Jadi sebenarnya, gerbang logika inilah yang melakukan pemrosesan terhadap segala sesuatu yangmasuk dan keluar ke dan dari komputerMaka dari itu, sebenarnya sebuah perangkat komputer merupakan sebentuk kumpulan gerbang-gerbang digital yang bekerja memproses sesuatu input, menjadi output yang diinginkan.Gerbang Logika adalah rangkaian dengan satu atau lebih dari satu sinyal masukan tetapi hanyamenghasilkan satu sinyal berupa tegangan tinggi atau tegangan rendah. Dikarenakananalisis gerbang logika dilakukan dengan Aljabar Boolean maka gerbang logika sering juga disebutRangkaian logika.Rangakaian logika sering kita temukan dalam sirkuit

1.2  Rumusan Masalah
         1. Bagaimana cara pembuktian dengan tabel kebenaran output Y, untuk seluruh inputan?
        2.. Bagaimana cara mengetahui inputan apa saja yang bernilai 1 ?
        3. Bagaimana cara mengetahui inputan apa saja yang bernilai 0 ?
       4.  Rumusan masalah dalam makalah ini yaitu bagaimana cara mempelajari dan memahami GERBANG LOGIKA mengenai  fungsi-fungsi khusus, misalnya AND, OR, NAND, NOR, NOT atau EX-OR (XOR). Masing-masing gerbang logika mempunyai perilaku proses yang berbeda. Perbedaan ini dapat ditunjukan dengan kombinasi keluaran yang di gambarkan dalam table kebenaran (truth table).

1.3 Tujuan
Tujuan pembuatan makalah ini , agar mahasiswa (penulis dan pembaca) dapat mengetahui konsep dasar   rangkaian gerbang logika sehingga mampu membuktikan kebenaran dari masing-masing tabel kebenaran gerbang logika dan mampu menjelaskan perbedaan atau cirikhas dari setiap gerbang logika


Bab II PEMBAHASAN
2.1  Pembahasan Komponen, Fungsi alat dan Bahan

• Adaptor

Adaptor adalah sebuah rangkaian yang berguna untuk mengubah tegangan AC yang tinggi menjadi DC yang rendah.[1] Adaptor merupakan sebuah alternatif pengganti dari tegangan DC (seperti ;baterai,Aki) karena penggunaan tegangan AC lebih lama dan setiap orang dapat menggunakannya asalkan ada aliran listrik di tempat tersebut.[1]

Adaptor juga banyak di gunakan dalam alat sebagai catu daya, layaknya amplifier, radio, pesawat televisi mini dan perangkat elektronik lainnya.[1] hyu
Perangkat elektronik Adaptor sangatlah mudah untuk dibuat karena banyak dari komponennya yang dijual di pasaran.[1]


• Breadboard

BreadBoard atau disebut juga dengan project board adalah dasar konstruksi sebuah sirkuit elektronik yang merupakan bagian prototipe dari suatu rangkaian elektronik yang belum disolder sehingga masih dapat dirubah skema atau pengantian komponen.
Jenis-jenis breadboard ditentukan berdasarkan banyak lubang yang terdapat pada papan itu, misal breadboard 400 lubang, 170 lubang, dan lain sebagainya
Cara penggunaannya
Hal terpenting yang harus diketahui sebelum menggunakan project board ini yaitu memahami dengan baik bagaimana jalur yang saling terhubung antara satu lubang dengan lainnya.
Project board ini cocok digunakan untuk tahap awal develop project rangkaian elektronika. Merakit menjadi mudah karena tidak perlu melakukan penyolderan sehingga komponen komponen masih tetap bisa dipergunakan untuk project lain dikemudian hari.


• Avometer

AVO meter adalah singkatan dari Ampere, Volt, Ohm meter, jadi Avometer adalah alat untuk mengukur arus, tegangan, tahanan  pada suatu rangka

• LED

LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor
Untuk mengetahui polaritas terminal Anoda (+) dan Katoda (-) pada LED. Kita dapat melihatnya secara fisik berdasarkan gambar diatas. Ciri-ciri Terminal Anoda pada LED adalah kaki yang lebih panjang dan juga Lead Frame yang lebih kecil. Sedangkan ciri-ciri Terminal Katoda adalah Kaki yang lebih pendek dengan Lead Frame yang besar serta terletak di sisi yang Flat.

• Jumper

Jumper adalah alat elektronika untuk menghubungkan antara dua titik atau lebih. Kenapa kita perlu menjumper? Ada beberapa penyebab kita memerlukan jumper, yaitu
*Jika kita ingin membuat sebuah rangkaian elektronik, kita membuat beberapa papan yang saling berhubungan, maka kita menghubungkannya dengan jumper
*Jika kita membuat sebuah papan elektronika, berhubung dipasaran biasanya hanya terdapat pcb yang single side, sedangkan kita kekurangan tempat untuk menghubungkan antar titik, kita perlu juga melakukan jumper.
*Jika terdapat sebuah jalur yang terputus, seperti jalur terangkat, dan lain sebagainya, kita dapat menghubungkannya kembali dengan cara dijumper

• Capit/Jack

JackJack/jepit buaya dipergunakan untuk menyalurkan energi listrik dari sumber daya adaptor ke pemakai. Steker dan jack sebenarnya sama-sama konektor (penghubung). Perbedaannya adalah jack merupakan penghubung untuk arus searah, sehingga antara kawat yang satu dengan yang lain dibedakan dengan warna merah dan hitam, untuk polaritas positif dan negatif.integrated Circuit)

• IC

–Intergrated Circuit atau disingkat dengan IC adalah Komponen Elektronika Aktif yang terdiri dari gabungan ratusan, ribuan bahkan jutaan Transistor, Dioda, Resistor dan Kapasitor yang diintegrasikan menjadi suatu Rangkaian Elektronika dalam sebuah kemasan kecil. Bahan utama yang membentuk sebuah Integrated Circuit (IC) adalah Bahan Semikonduktor. Silicon merupakan bahan semikonduktor yang paling sering digunakan dalam Teknologi Fabrikasi Integrated Circuit (IC). Dalam bahasa Indonesia, Integrated Circuit atau IC ini sering diterjemahkan menjadi Sirkuit Terpadu.

 IC 7404

 IC 7408

2.2 Skema Rangkaian

a. Skema Gerbang Logika

Pembahasan Praktikum
A. Praktikum 1
Gerbang Logika NOT
Di dalam praktikum ini, menggunakan data Gerbang Logika NOT dengan tipe Integrated Circuit (IC) 7404

Tabel benaran

X   Y
0    1
1    0

Data sheet


Gate NOT

B. Praktikum 2
Menggabungkan 2 Gerbang Logika (AND dan NOT)
Di dalam praktikum ini, menggunakan data Gerbang Logika AND dengan tipe Integrated Circuit (IC) 7408 dan data Gerbang Logika NOT dengan tipe Integrated Circuit (IC) 7404.

Data Sheet

Gate NOT and AND

Hasil

Hasil dari percobaan kali ini mengahasilkan data :

A   B   C   D  Y1
0   0    0   0    1
0   0    0   1    0
0   0    1   0    1
0   0    1   1    0
0   1    0   0    1
0   1    0   1    0
0   1    1   0    1
0   1    1   1    0
1   0    0   0    1
1   0    0   1    0
1   0    1   0    1
1   0    1   1    0
1   1    0   0    1
1   1    0   1    0
1   1    1   0    0
1   1    1   1    0
